Захисні споруди по ДБН
Які норми на захисні споруди в Україні? В чому різниця між СПП та протирадіаційним укриттям? Скільки людей повинно вміщати, скільки виходів мати? Яких умов треба дотримуватись, щоб укриття було безпечним? Відповіді на ці питання дають ДБН
Норматив на проектування захисних споруд
Сфера застосування ДБН
Нове будівництво – будівництво будинків, будівель, споруд, їх комплексів, що здійснюється з метою створення об'єктів виробничого і невиробничого призначення, а також лінійних об'єктів інженерно-транспортної інфраструктури, в тому числі добудова зупинених об'єктів незавершеного будівництва. ДБН А.2.2-3:2014
Терміни та визначення ДБН
Ці норми не містять розрахункових випадків прямого влучання боєприпасів із вибухом на поверхні чи у безпосередній близькості до стін (покриття) захисних споруд (крім прямого влучання уламків), а також впливу фугасних, направлених вибухів, впливу кумулятивних зарядів, боєприпасів із відкладеним підземним вибухом.
Один з елементів тамбур-шлюзу (тамбура) та загальної системи герметизації сховищ та споруд подвійного призначення із захисними властивостями сховищ, що являє собою спеціальну конструкцію (виріб, комплект), призначену для заповнення внутрішніх дверних прорізів або воріт та запобігає потраплянню до таких споруд (їх окремих приміщень) радіоактивних, хімічних та інших небезпечних речовин, продуктів горіння при пожежах
Один з елементів тамбур-шлюзу (тамбура) та загальної системи герметизації сховищ та споруд подвійного призначення із захисними властивостями сховищ, що являє собою спеціальну конструкцію (виріб, комплект), призначену для заповнення зовнішніх та внутрішніх дверних прорізів або воріт, що має стійкість до дії надмірного тиску повітряної ударної хвилі, частково зменшує вплив зовнішнього іонізуючого випромінювання, запобігає потраплянню до таких споруд (їх окремих приміщень) радіоактивних, хімічних та інших небезпечних речовин, продуктів горіння при пожежах
Спеціальна конструкція (виріб, комплект), призначена для заповнення зовнішніх дверних прорізів або воріт у протирадіаційних укриттях та спорудах подвійного призначення із захисними властивостями протирадіаційних укриттів, що має стійкість до дії надмірного тиску повітряної ударної хвилі та частково зменшує вплив зовнішнього іонізуючого випромінювання.
Сукупність технічних характеристик захисної споруди та її конструктивних елементів, що характеризує здатність чинити опір (зменшувати прогнозований вплив) небезпечним чинникам, які можуть виникнути як складова частина небезпечних явищ надзвичайної ситуації, воєнних (бойових) дій та терористичних актів.
Співвідношення значення дози радіації на висоті 1 м над горизонтальною безкінечною, гладкою, рівномірно забрудненою поверхнею, що виникає в результаті іонізуючого випромінюв ання від радіоактивно забрудненої місцевості, води та повітря, внаслідок випадання радіоактивних речовин з хмари ядерного вибуху, до дози радіації всередині захисної споруди цивільного захисту або споруди подвійного призначення, що характеризується відповідним коефіцієнтом захисту (Кз)
Співвідношення значення дози радіації, що виникає в результаті дії потоку гамма-променів
та нейтронів (проникаючої радіації) із зони ядерної реакції (вибуху), а також іонізуючого
випромінювання від радіоактивно забрудненої місцевості, води та повітря, внаслідок випадання
радіоактивних речовин з хмари ядерного вибуху, до дози радіації всередині захисної споруди
цивільного захисту або споруди подвійного призначення, що характеризується відповідним
ступенем захисту (Аз)Об’ємно-планувальний елемент (допоміжне приміщення) сховищ та споруд подвійного призначення із захисними властивостями сховищ, відокремлений від інших приміщень та зовнішнього простору стінами, захисно-герметичними та герметичними дверями й призначений для запобігання потрапляння до таких споруд радіоактивних, хімічних та інших небезпечних речовин, продуктів горіння при пожежах у режимі використання за призначенням шляхом проведення процесу шлюзування (почергового відкриття та закриття дверей)
Висота, яка визначається різницею позначок найнижчого рівня проїзду (встановлення) пожежних автодрабин (автопідйомників) і підлоги верхнього поверху без урахування верхніх технічних поверхів, якщо на технічних поверхах розміщено лише інженерні обладнання та комунікації
будинку (крім випадків, обумовлених у НД).
ДБН В.1.1-7:2016 "Пожежна безпека об’єктів будівництва. Загальні вимоги"
СХОВИЩА
Протирадіаційні укриття ПРУ
Споруди цивільного захисту, які призначені суто для перебування в разі небезпеки.
До таких споруд при проектуванні застосовуються норми ДБН Захисні споруди цивільного захисту
СПП із захистними властивостями: Сховищ або ПРУ
СПП – споруди подвійного призначення, які об'єднують як основну цивільну функцію в мирний час, так і захисну в разі небезпеки.
До таких споруд при проектуванні застосовуються норми як ДБН Захисні споруди цивільного захисту, так і всіх інших ДБН, пов'язаних з їх основною функцією (офіс, дитсадок, школа та інші)
Захисні споруди по властивостям
СХОВИЩА
СПП із властивостями сховищ
Надмірний тиск повітряної ударної хвилі – 100-500кПа
Сховища забезпечують захист від:
-
дії повітряної ударної хвилі від побічної дії зброї масового ураження з розрахунковим надмірним тиском;
-
дії повітряної ударної хвилі при застосуванні звичайних засобів ураження;
-
проникнення уламками засобів звичайного ураження;
-
дії небезпечних хімічних речовин, радіоактивних речовин бойових отруйних речовин, небезпечних біологічних речовин та бактеріальних засобів ураження;
-
дії проникаючої радіації та іонізуючого випромінювання від радіоактивно забруднення місцевості, води та повітря, шляхом забезпечення нормативного ступеня послаблення радіаційного впливу (ступеня захисту);
-
катастрофічного затоплення (для сховищ, що розташовуються у зонах можливого катастрофічного затоплення);
-
дії високих температур та продуктів горіння при пожежах.
Розподіляються на класи від А-І до А-ІV із розрахунковими параметрами захисних властивостей надмірного тиску повітряної ударної хвилі
Протирадіаційні укриття ПРУ
СПП із властивостями ПРУ
Надмірний тиск повітряної ударної хвилі – 100кПа
ПРУ забезпечують захист від:
-
дії іонізуючого випромінювання від радіоактивного забруднення місцевості, води та повітря, шляхом забезпечення нормативного коефіцієнту послаблення радіаційного впливу (коефіцієнта захисту);
-
дії повітряної ударної хвилі від побічної дії зброї масового ураження з розрахунковим надмірним тиском;
-
дії повітряної ударної хвилі при застосуванні звичайних засобів ураження;
-
побічної дії звичайних засобів ураження;
-
проникнення уламками засобів звичайного ураження;
-
дії високих температур та продуктів горіння при пожежах.
Розподіляються на групи від П-1 до П-6 із розрахунковими параметрами захисних властивостей надмірного тиску повітряної ударної хвилі для всіх груп
СХОВИЩА
СПП із властивостями сховищ
Обов'язкові приміщення:
-
основне приміщення для укриття
-
зона санітарного посту
-
приміщення медичного пункту (від 601 особи)
-
приміщення пункту керування (від 301 особи)
-
буфет та приміщення з обладнанням для підтримання нормативної температури їжі (при новому будівництві для закладів освіти)
-
для зберігання води;
-
зберігання відходів
-
приміщення призначені для автономного інженерного обслуговування захисної споруди (щитові, ДЕС, вентиляційні тощо)
-
для дозконтролю (для АЕС)
-
чистого одягу та роздягальня (для АЕС) тощо
Рекомендаційні приміщення:
-
пункту керування (місткістю до 300 осіб)
-
медичного пункту (місткістю до 600 осіб)
-
для дітей до 11 років
-
для годування та сповивання немовлят
-
для підігріву та прийняття їжі
-
для тимчасового перебування
-
домашніх тварин приміщення для зберігання продовольства тощо
Протирадіаційні укриття ПРУ
СПП із властивостями ПРУ
Обов'язкові приміщення:
-
основне приміщення для укриття
-
зона санітарного посту
-
приміщення медичного пункту
(від 601 особи) -
приміщення пункту керування
(від 301 особи) -
буфет та приміщення з обладнанням для підтримання нормативної температури їжі
(при новому будівництві для закладів освіти) -
зберігання забрудненого одягу (для ПРУ) тощо
Рекомендаційні приміщення:
-
пункту керування (місткістю до 300 осіб)
-
медичного пункту (місткістю до 600 осіб)
-
для дітей до 11 років;
-
для годування немовлят
-
для підігріву та прийняття їжі
-
для тимчасового перебування домашніх тварин
-
для зберігання продовольства
-
складське приміщення
-
для зберігання води
-
для зберігання відходів
-
для підігріву та видачі їжі, питного режиму та миття посуду
-
приміщення призначені для інженерного обслуговування захисної споруди (ДЕС тощо)
Склад приміщень в захисних спорудах
Окремо розташовані
Напівзаглиблені
Заглиблені
Окремо розташовані через тунель
Прибудовані і вбудовані
Прибудовані

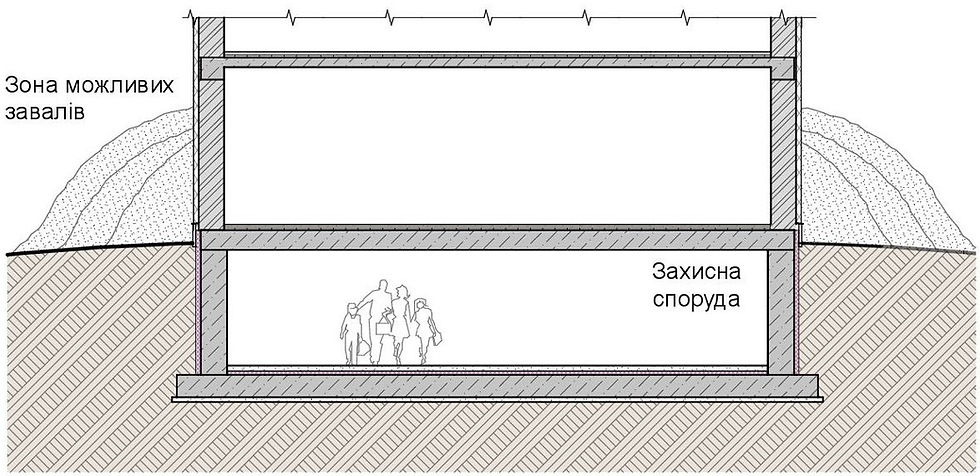

Вбудовані (підземний, підвальний, цокольний поверхи)
Підземний поверх
Підвальний поверх
Цокольний поверх
