Захисні споруди в приватному секторі

Будівництво в приватному секторі не жорстко регламентується та в більшості випадків є більше самочинним. Проте розуміння того, що правильно спроектований приватний будинок - це будинок, в якому є укриття або повноцінне сховище на членів сім'ї має бути вкоріненим в свідомість кожного приватного забудовника.

Наявні загрози в приватному секторі

ВИБУХОВА ХВИЛЯ, що спричиняє надмірний тиск, здатний руйнувати будь-які конструкції і викликати баротравми

УЛАМКИ вражаючих елементів бойової частини ракети або снаряду та уламки зруйнованих конструкцій, що мають радіуси ураження на сотні метрів

ТЕРМІЧНИЙ ЕФЕКТ ВИБУХУ, що займає полум'ям всі горючі предмети та констуркції

Основні наявні загрози від сучасної повітряної зброї широко розписані в розділі – Загрози сучасної зброї

Думаючи про безпечне укриття в своєму будинку варто наперед визначитись з двоми істинами:

ПЕРШЕ
Чи є надія на безпеку в сховищі житлового будинку доцільною в ситуація, коли щільність вогню така, що стирається все з поверхні землі? – Ні. Найкраща безпека в такій ситуації - це вчасна організована евакуація з вірогідної майбутньої лінії бойового зіткнення. Гіркий досвід бойових дій в різних містах країни це неодноразово підтверджує.

Зруйнована частина міста Ірпінь. 16.04.22

ДРУГЕ
Чи є надія на безпеку в сховищі житлового будинку доцільною, коли стаєтсья пряме влучання сучасної ракети з бойовою частиною в 300-900 кг. Нажаль також - НІ. Від прямого ураження масивної швидкісної ракети сховище в більшості випадків не врятує життя.

Влучання ракети Іскандер в приватний будинок. Дніпро. 29.09.22

Побудова на приватній ділянці масивного бункера, достатньо заглибленого, здатного витримати пряме влучання ракети на швидкості падіння до 2-3 Махів (має велику проникну спроможність) – це не норма, а скоріше виключення, так я вартість такого рішення буде просто непідйомної для більшості забудовників. Проте такі бункери також будуються для ентузіастів повного глибокого усамітнення.

Основні нормативи на проектування житлових будинків

Станом на 2024 рік в Україні так і не набув чинності, розроблений в 2019 році ДБН В.2.2-Х-20ХХ Будинки і споруди "Будинки одноквартирні", котрий повинен відокремити норми саме на проектування одноквартирних будинків в приватному секторі, тому керуємось загальними нормами на житлові будинки та нормами всіх суміжних ДБН.
Детальніше про всі чинні ДБН див. розділ – ДБН Державні Будівельні Норми

Основний норматив на проектування захисних споруд

ДБН В.2.2-5:2023

Захисні споруди цивільної оборони. Будинки і споруди

Сайт

ДБН

В ДБН захисні споруди прописані норми для сховищ та протирадіаційних укриттів, котрі можна враховувати і при проектуванні таких споруд в одноквартирних будинках.

Детальніше про норми цього ДБН див. розділ – Сховища та протирадіаційні укриття

Варіанти облаштування сховища в будинку

Облаштування вбудованого в будинок сховища при новому будівництві

Вбудоване сховище, а саме сховище в підземному поверсі - це найоптимальніший варіант сховища по доцільності і витратам при новому будівництві, коли можна ретельно продумати всі нюанси на етапі проектування будинку. Адже в такому варіанту є можливість використовувати об'єм правильно підготовленого приміщення в якості СПП (споруди подвійного призначення). Простір сховища ви точно придумаєте, як використовувати в мирний час. Однак при цьому, таке приміщення не повинно ставати врешті-решт складом хозінвентаря, меблів чи будматеріалів, як це часто буває з підвалами в стереотипі.

Головне те, що як показує досвід війни, користуватись вбудованим в будинок сховищем зручніше, ніж будь-яким окремо розташованим. Коли наявна інформація про масований ракетний обстріл та вчасне оповіщення населення, то набагато комфортніше і безпечніше спуститись в сховище зі своєї спальні, оминаючи відкритий простір вулиці, не думаючи про те, що треба одягти та взути дітей, увімкнути світло на ділянці чи впоратись з відкриванням примерзшої кришки люка на дворі посеред ночі взимку.

Вбудованим сховищем можуть вважатися такі нижні поверхи:

Підземний поверх

Підвальний поверх

Цокольний поверх

Головні вимоги, яких слід дотримуватися при проектуванні нижнього поверху в якості сховища або укриття:

При розрахунку несучих конструкцій нижнього поверху конструктор повинен враховувати додаткові навантаження при динамічному обваленні надземної частини будинку. Обов'язково враховувати саме динаміку, так як навантаження в моменті часу при обвалі будівлі будуть набагато вижчими за статичні навантаження від власної ваги конструкцій. Порядок розрахунку описаний в ДБН.

Приміщення повинно обладнюватись дверима основного входу з першого поверху будинку. При цьому дверям бажано бути стійким до надмірного тиску вибуху та також зловмисного проникнення ззовні. Не продумані з точки зору вибухостійкості двері можуть бути просто заблокованими від удару вибухової хвилі.
Детальніше про двері в сховищах див. розділ – Входи та двері в захисних спорудах.

Ваше сховище повинно бути обладнане додатковим евакуаційним виходом, котрий не обовязково робити повнорозмірним, а можна зробити в якості люка та невеликого тунеля назовні. Головне – це вивести аварійний вихід поза межі можливих завалів вашого будинку. Такий люк повинен мати можливість відкриття з середини без надмірних зусиль та інструментів. Детальніше про двері в сховищах див. розділ – Входи та двері в захисних спорудах.

В приміщенні може бути зроблена класична система природньої вентиляції повітря, яка забезпечуватиме сухість приміщення в мирний час. Проте бажанішим варіантом буде наявність системи приточної примусової вентиляції зі зкиданням надлишкового повітря назовні (з системою фільтрації в найкращому варіанті). При цьому входи та виходи повітря повинні бути обладнані вибухозахисними клапанами, здатними тримати надлишковий тиск ударної хвилі. Інашке ця хвиля потрапить в приміщення крізь незахищені отвори і спричинить баротравму чи контузію.

Детальніше про вентиляцію в сховищах див. розділ – Вентиляція в захисних спорудах.

Як і до будь-якої підземної споруди треба мати якісний системний підхід до рішень по гідроізоляції в залежності від існуючого рівня грунтових вод, котрий визначається інженерно-геодезичними вишукуваннями, див. розділ – Інженерні вишукування в будівництві. Адже якщо підземна частина будується в межах водоносного шару грунтових вод, то вартість такого заглибленого кесону (підводної лодки) виростає в рази відносно варіанту, де надлишок верхової (дощової) води відводитсья просто пристінним дренажем від стін по периметру. Це все задачі, які вирішує архітектор.

Також проектуючи спуск та вхід в приміщення слід враховувати, чи будуть жити в вашому будинку люди похилого віку чи люди з обмеженими можливостями. Адже яким буде сенс від сховища, в котре просто фізично не спуститися такій людині. Ні, ну вона зможе впасти крізь люк з вертикальною драбиною в разі потреби, але скоріш за все – тільки раз.

Не влаштовуйте жодних вікон в приміщенні сховища, навідь коли мова йде про цокольний поверх. Вікна - ніхт!

Продумайте місце під запас питної води, продуктів харчування та аварійного електроживлення на мінімум 48 годин перебування та продумайте те, як будете утилізувати відходи і де будете спати в цей час.

Переобладнання підвального поверху (підвалу) при реконструкції існуючих будинків

Не кожен підвал будинку може бути місцем порятунку, так як не підготовлене місце може в деяких випадках стати пасткою для мешканців. Ідеальним сценарієм буде звісно виконання всіх критеріїв, які прописані для вбудованого сховища в нижньому поверсі при новому будівництві. Проте не завжди цих критеріїв можна дотриматись, а деякі будуть вимагати істотних змін в конструкцій будинку і тоді вже варто подумати про прибудоване сховище. Проте завжди можна:

Замонолітити вікна в підвал або хоча б закрити щільними металевими ставнями ззовні. Кращим варіантом буде бетонування віконних прорізів. В такому варіанту обов'язково використовувати щільне перехресне армування з анкеруванням арматури в тіло існуючої стіни з усіх чотирьох сторін. Для того, що максимально зв'язати нову частину зі старою.

Продумати, де можливо зробити евакуаційний вихід з підвалу на випадок обвалу в зоні основного входу. Якщо ж фізично неможливо зробити вихід з приямком, то максимально звільнити місце в точці можливого виходи і обладнати підвал інструментом, яким можна буде зруйнувати стіну та вибратися.

Прибудова сховища до основного будинку

Роблячи окреме підземне сховище, котре прибудовується до вже існуючого будинку слід брати до уваги:

Відкопувати грунт під інсуючою будівлею завжди несе ризик зсуву фундаментів, порушеню існуючої гідроізоляції (якщо вона є), особливо уважно треба підходити до питання, відкопуючи грунт нижче поверхні подошви опирання фундаментів (а скоріш за все у вас буде саме такий варіант).

З'єднання прибудованого сховища з основним будинком повинно облаштовуватись через деформаційні шви через те, що ви прибудовуєте нову споруду до існуючої будівлі і осідання нової споруди буде відмінним від основної. Такі деформаційні шви повинні мати еластичність та герметизацію.

Окремо розташовані сховища на ділянці

Наразі в Україні з'являється багато приватних фірм, котрі виробляють окремо розташовані готові рішення сховищ, котрі можна вкопати на будь-якій точці ділянки. Вибираюче подібне рішення слід звертати увагу на такі фактори:

Не дивлячись на те, що окремо розташовані сховища не матимуть проблему з завалом основного входу, краще віддавати перевагу тим варіантам, котрі мають аварійний вихід, хоча в формі лазу.

Якщо сховище зроблено в вигляді суцільної оболонки з металу, то ви повинні розуміти, що основна маса матеріалу, здатна протистояти вибуховій загрозі - це грунт, котрий укриває таку металеву конструкцію зверху. Тому надважливо приділяти увагу тому, як утрамбовувати цей грунт та з яких шарів він буде складений.

Звертайте увагу на те, як вирішені вузли основного входу чи люка спуску вниз. Обов'язково повинні бути еластичні ущільнювачі на місцях контакту метал-метал, газові упорі, як допоможуть відкриванню важкої кришку, захиста для замку від ожеледиці.

Світові виробники захисних споруд

Перша компанія у Великобританії, що спеціалізується на проектуванні та будівництві високотехнологічних розкішних підземних бункерів.

https://atlassurvivalshelters.com/gallery/

Досвід цієї компанії в плані багатьох цікавих рішень можна використовувати як для впровадження підприємствами в сфері виробництва укриттів так і окремими приватними забудовникам.

Техпроцес монтажу сховища Atlas варіанту Big Boy

Atlas Survival Shelters США

Atlas Survival Shelters https://atlassurvivalshelters.com/

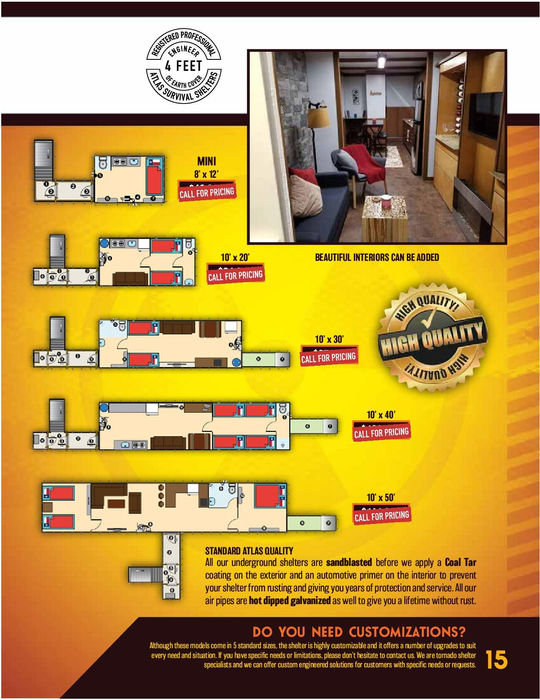

Atlas Survival Shelters - це розкручений американський виробник бомбосховищ та укриттів для приватного застосування.

На відміну від багатьох інших компаній Atlas викладає дуже багато інформації стосовно своїх сховищ, має широку аудиторію на каналі youtube.

Компанія заснована у 2011 році, спеціалізується на створенні різних за направленістю укриттів, які можуть захистити від різноманітних загроз, включаючи природні катастрофи, хімічні загрози та наслідки атомного вибуху. Фішкою компанії є широкий спектр варіантів та відносна модульність деяких укриттів. Хоча компаія також заявлає про можливість індивідуального проєктування відповідно до вимог та потреб клієнтів - ціна на такі варіанти відповідна. Atlas Survival Shelters виробляє укриття від доступних маленьких боксів від торнадо, які встановлюються навідь в приміщеннях побудованих будинків до підземних трубоподібних металевих сховищ і велетенських повноцінних бункерів класу Billionaire, що виробляються на місці з залізобетону та мають все необхідне інженерне забезпечення для тривалого життя під землею.
